Descrizione
La pneumatica è uno dei mezzi più economici e sicuri per la risoluzione degli innumerevoli problemi di automazione.
La comodità di avere a disposizione una fonte di energia secondaria come laria compressa, leconomicità dei componenti, la semplicità dei collegamenti uniti alla sicurezza ed allaffidabilità, fanno sì che la pneumatica occupi un posto di primo piano nellautomazione in genere.
Per un uso corretto dellaria compressa occorre, prima di utilizzarla nei circuiti automatici, prevedere un trattamento di filtrazione, regolazione della pressione e, se le apparecchiature lo richiedono, anche la sua lubrificazione.
Le apparecchiature impiegate per queste operazioni sono di solito montate in un unico blocco chiamato gruppo FRL (FiltroRegolazioneLubrificazione) il cui simbolo grafico è rappresentato sopra.

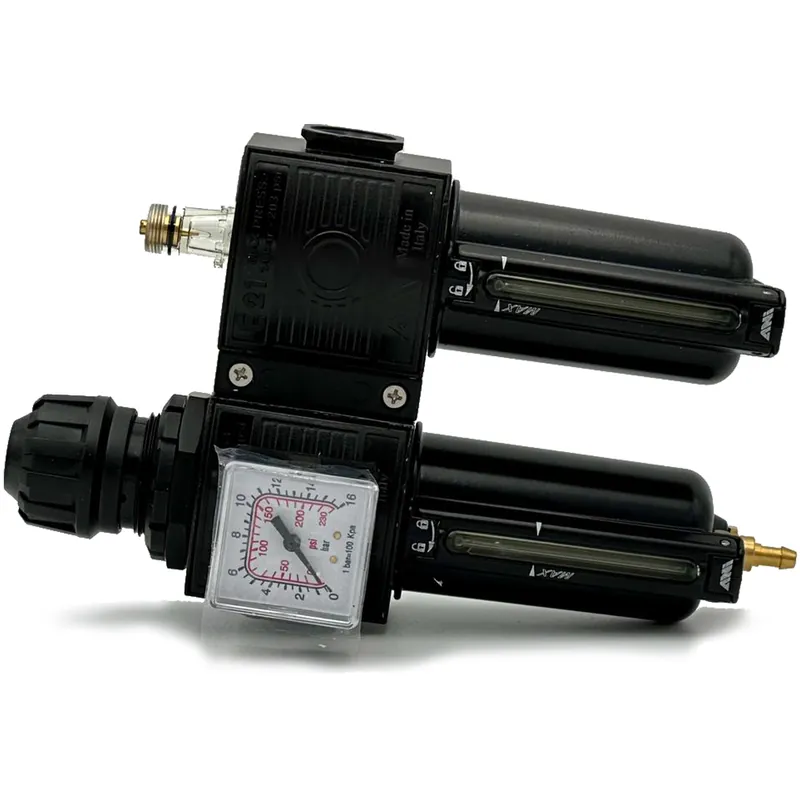

I gruppi E/22 riuniscono in una singola unità la funzione di filtro-regolatore e lubrificatore.
FILTRO-REGOLATORE:
Questi Filtri-Regolatori riuniscono in una singola unità la funzione di regolatore di pressione e di gruppo filtrante.
Cartuccia filtrante in PE da 40 µ (su richiesta 5 µ o 20 µ).
Bicchiere con aggancio rapido in tecnopolimero o metallico con capacità di 50 cm³.
Dispositivo di scarico semiautomatico e su richiesta manuale.
Completi di raccordo per attacco tubo di drenaggio.
Deflettore e convogliatore daria per una efficace separazione della condensa.
Sistema di regolazione della pressione a pistone.
Pomello di regolazione munito di sistema di bloccaggio e ghiera di fissaggio in tecnopolimero.
Tutti i modelli prevedono la fornitura di un manometro quadro con scala 0/16 bar0/230 psi (classe 2.5).
LUBRIFICATORE:
Il funzionamento del lubrificatore a nebbia si basa sulla miscelazione immediata dellolio.
Tale miscelazione è ottimale anche con piccoli passaggi daria.
Bicchiere con aggancio rapido in tecnopolimero o metallo con capacità massima di 100 cm³.
Spia olio in tecnopolimero trasparente con visualizzazione a 360° e regolazione micrometrica.
Valvola che garantisce la lubrificazione anche a basse portate.
N.B.: MAGGIORI INFORMAZIONI NELLE EVENTUALI TABELLA IN FOTO
Specifiche Tecniche:
Prodotto: E/22/2/P3/8F
Codice prodotto: AH117112
Codice EAN: 8022219300629
Quantità per confezione: 1
Specifiche
Campi di impiego: Aria compressa
Tipologia: Gruppo filtro-regolatore e lubrificatore modulare
Confezionamento: Scatola di cartone
Peso: 2,32 Kg
Dimensioni imballo: 270 x 190 x 70 mm
